干法氣化過氧化氫滅菌系統于1991年開始投放歐美市場，2000年以后，廣泛應用于制藥行業空間滅菌，歐美應用干法氣化過氧化氫滅菌技術已近30年，是十分成熟的工藝，目前已越來越多的被中國制藥行業接受和應用，其滅菌效果也能得到驗證支持。

        隨著新版GMP的實施和推廣，我國對無菌藥品的生產提出了更高的要求。尤其是隨著生物制藥的快速發展，Single Use 技術越來越被廣泛應用，廠房布局也越來越靈活，空間滅菌一直以來都是生物制藥生產過程中的關鍵環節，為了提高產品的質量，選擇合適的滅菌方式就顯得尤為重要。在當前各種滅菌技術當中，干法氣化過氧化氫(H 2 O 2 )滅菌被公認為最理想的滅菌方式。 干法氣化過氧化氫滅菌方式正迅速成為生物制藥行業尤其是抗體、疫苗、CAR-T、干細胞等領域生物凈化的新選擇，其對生物指示劑——嗜熱脂肪芽孢桿菌能夠達到10 6 的殺滅率。

一、什么是干法氣化過氧化氫滅菌？

            干法（圖2）過氧化氫滅菌的特點主要體現在“干”上面，“干”是指干的工藝，能使液態過氧化氫完全氣化，并實時監控滅菌區域的相對濕度，嚴格控制在飽和濕度以下，避免過氧化氫在物體表面結露，大大降低腐蝕的風險。

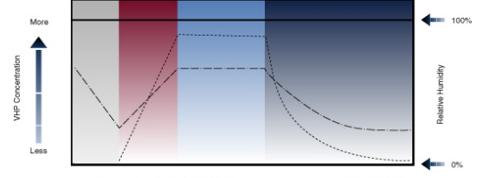

圖1. 干法工藝

濕法（圖3）過氧化氫滅菌工藝主要技術特征為：整個滅菌過程不除濕，其滅菌相對濕度維持在95%-120%RH之間的過飽和狀態，利用高濕高濃度快速達到滅菌效果。濕法工藝因其設備小巧，滅菌時間短，多應用在醫院，政府科研單位。

圖2. 濕法工藝

客觀地說，為了有效控制微生物污染，大大降低過氧化氫對無菌生產環境的腐蝕風險，生物制藥企業往往優先選擇干法工藝應用在無菌生產過程中。

二、影響干法氣化過氧化氫滅菌效果的因素有哪些？

首先，目標環境的溫度不均勻，可能會造成滅菌氣體在表面產生凝結。一般溫度+/-2.5℃是能被接受的范圍。需要注意的是那些環境中的高溫表面，例如，凍干機、灌裝機等設備的CIP/ SIP功能，會造成局部表面的高溫，需要待這些位置冷卻（一般低于40℃）才能進行過氧化氫滅菌。另外，高溫會由于熱輻射改變環境中氣流的狀態，使得局部的過氧化氫氣體無法到達這些部位。

其二，若目標環境的初始相對濕度過高，環境能容納和吸收的水分只需很少就能達到飽和，這就使滅菌過程越容易產生凝結，氣態過氧化氫濃度會降低，影響滅菌效果。濕度的均勻性會受溫度均勻性影響，溫度高的表面相對局部的濕度也會偏低一些。

第三，過氧化氫的用量是滅菌過程中較為可靠也是較為可控的參數。因此過氧化氫的總用量對于滅菌的效果而言是關鍵參數。滅菌區域體積確定的情況下，過氧化氫的用量是滅菌效果的重要考量因素。

第四，環境中過氧化氫的濃度。在滅菌過程中，過氧化氫本身在不斷產生，同時也在不斷分解。維持過氧化氫濃度在一定的水平是大多數滅菌系統廠家的做法，目前大多使用電化學的過氧化氫濃度傳感器作為檢測手段，但作為干法工藝的代表---德國PEA過氧化氫滅菌系統采用的是電容式過氧化氫濃度傳感器，其自動加熱功能可以避免過氧化氫在傳感器表面產生結露，從而使測量更精確，該電容式過氧化氫傳感器廠家在國內設有校準實驗室。但是需要注意的是，空間中的過氧化氫濃度并不能直接說明滅菌效果的好壞。但是作為一個滅菌循環的參數，檢測其濃度卻是必須的，可以通過濃度的數據分析滅菌循環中的問題。

第五，滅菌維持時間也是需要考慮的因素，一方面要有一定的時間讓過氧化氫氣體擴散和接觸，另一方面不同滅菌空間布局，用量不同，維持的時間長短也不一樣，這需要在滅菌前進行參數開發。

第六，滅菌區域里的裝載條件如設備設施的位置會影響過氧化氫氣體的分布，從而影響滅菌效果，對于一些特別難于分布的遠角，死角，設備背面等地方，需要在參數開發時進行重點考量。

第七，將滅菌氣體傳送到目標環境（如潔凈區）的方式盡量避免利用長管路傳送，如果沒有對管路進行保溫，背景環境溫度又相對較低，那么過氧化氫會在管道內部產生凝結，傳遞到目標環境中的H 2 O 2 就會相對降低。

總之，滅菌效果是目標環境溫濕度條件、過氧化氫溶液用量、過氧化氫氣化狀態及濃度、滅菌時間、裝載條件、過氧化氫傳送方式等綜合的影響結果。判斷是否達到滅菌效果的唯一標準是生物指示劑：嗜熱脂肪芽孢桿菌ATCC 12980或ATCC 7953（數量級≥1.0×10 6 ），在培養箱[55℃-60℃]中培養7天，結果無微生物生長證明達到6log滅菌效果。

三、干法氣化過氧化氫滅菌可選擇的兩種方式

1.傳統型：集成式過氧化氫滅菌系統

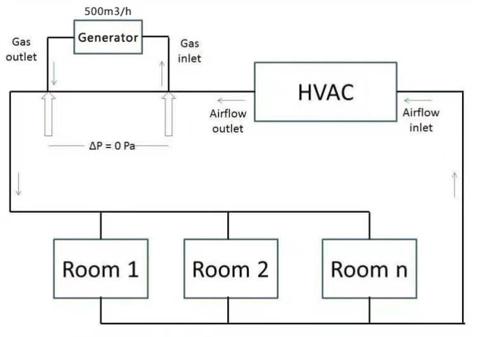

圖3. 集成式過氧化氫滅菌示意圖

集成式是將過氧化氫滅菌系統集成到空調管路上（圖4），滅菌過程是由空調機組運行內部循環，將過氧化氫傳送到各滅菌區域，這就對空調管路的材質，密封性要求比較高，如果傳輸管路太長，如何監控和保證空調管路內的冷凝狀況仍然是一大難題，對于房間多，空間大的廠房，驗證會受到挑戰，雖然一套過氧化氫滅菌系統可以對不同的空調機組控制區域進行分別滅菌，因管路設計及安裝施工復雜，前期投入大，大多數企業只用集成式過氧化氫滅菌系統應用到AB級區，滿足其無菌保證需求，而AB級空間也相對較小，根據工藝不同，使用頻次也較低，雖然其操作比較方便，但從性價比角度來說這并不是最好的選擇，同時，選擇集成式過氧化氫滅菌之前需要考慮以下幾方面：

廠房設計時要考慮好方案，需確認安裝位置，管路材質，與空調系統的連接方案等；

如何監控和保證過氧化氫氣體在空調管路里不冷凝？

管路材質的選擇，管路的密封性等；

事先考慮房間布局結構，房間空氣流型，對頂部死角的滅菌效果影響；

2.新趨勢：移動式過氧化氫滅菌系統

隨著生物制藥的快速發展，工藝的靈活性越來越高，功能性房間數量達到幾十甚至上百個，為了避免交叉污染，降低風險，除了AB級區需滅菌外，CD級也有滅菌需求，集成式過氧化氫滅菌系統因其安裝位置固定，需要分別對單獨空調機組對應的功能區域滅菌，越來越不能滿足生物制藥工藝靈活的發展趨勢。近年來，隨著抗體行業，細胞治療行業的興起，采用移動式過氧化氫滅菌系統因其使用效率高，能靈活組合對不同生產區域進行一次性滅菌（圖4），操作簡便，數據完整，過程控制，易驗證等諸多優點，越來越被生物制藥行業廣泛應用，大多移動式滅菌系統具備以下特征：

兼容性：采用知名品牌PLC，進行過程控制，能與BMS連接；

安全性：遠程控制，緊急停止，審計追蹤；

數據完整性：實時監測和記錄測試數據，數據PDF輸出，數據精確可靠；

合規性：符合現行GMP,FDA法規

便利性：安裝調試周期短，操作簡便，易通過驗證；

靈活性：靈活組合對不同空間大小，不同功能區域滅菌，使用效率高；

EHS：滅菌結束后，過氧化氫快速降解為水和氧氣，能保證對環境和人的安全；

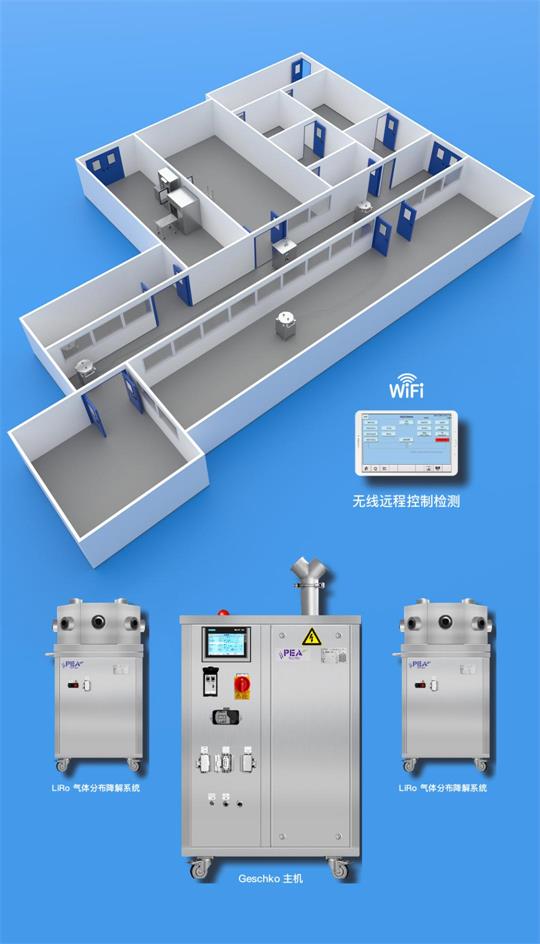

圖4. 移動式過氧化氫滅菌組合圖

四、干法移動式滅菌應用實例分析

中國GMP 2010修訂版附錄三，關于生物制品的廠房與設備第十五條有如下表述：在生產過程中使用某些特定活生物體的階段，應當根據產品特性和設備情況，采取相應的預防交叉污染措施，如使用專用廠房和設備、階段性生產方式、使用密閉系統等。

抗體藥物作為生物制品的典型代表，需要遵循以下特點：平面布局合理，嚴格劃分區域，防止交叉污染，方便生產操作，盡量減少潔凈區面積，提高生產線的使用效率。同時控制不同批次間活生物體的相互污染，包括未除病毒中間體污染已除病毒中間體的風險，要求做到不同的操作間處理不同的工序，各工序在空間完全隔離，且空調系統相對獨立，這對空間滅菌的靈活性提出了更高的要求，以下將結合抗體藥物某條生產線工藝，以其生產車間的空間滅菌為例，闡述某抗體企業選擇干法移動式滅菌的合理性。首先見下圖抗體的工藝和車間布局圖：

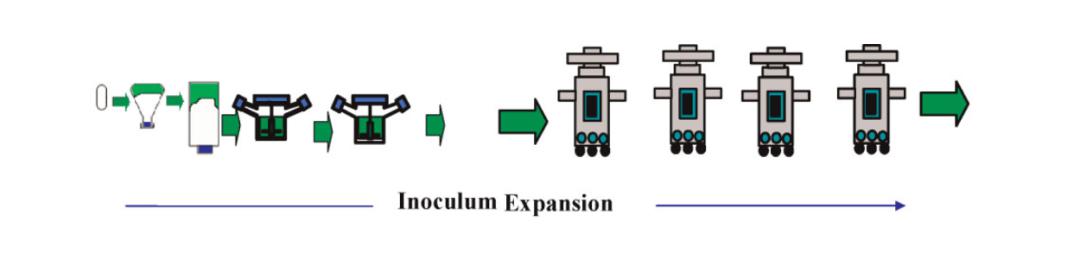

圖5 種子擴增環節（C+A級）

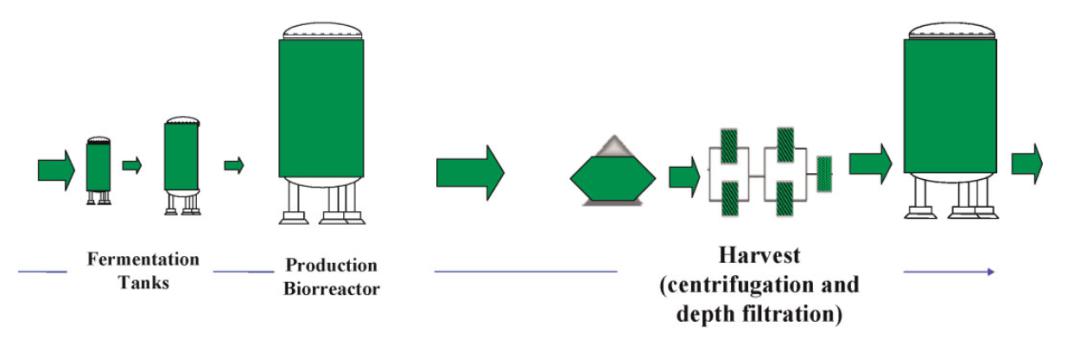

圖6 生物反應器，生產罐，收獲環節（C+A級）

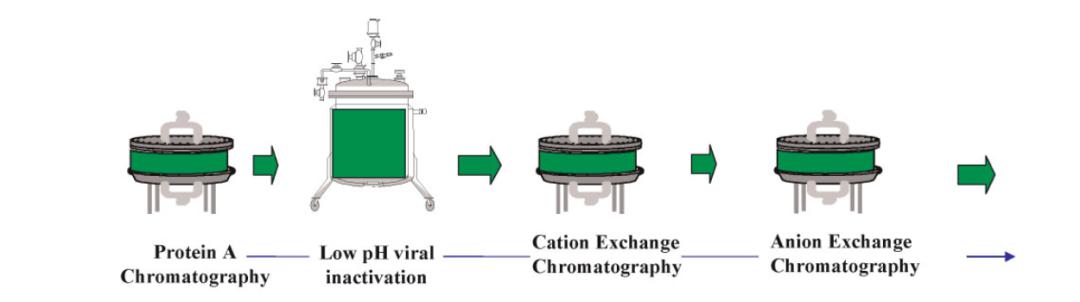

圖7 捕獲，滅活，純化環節（C+A級）

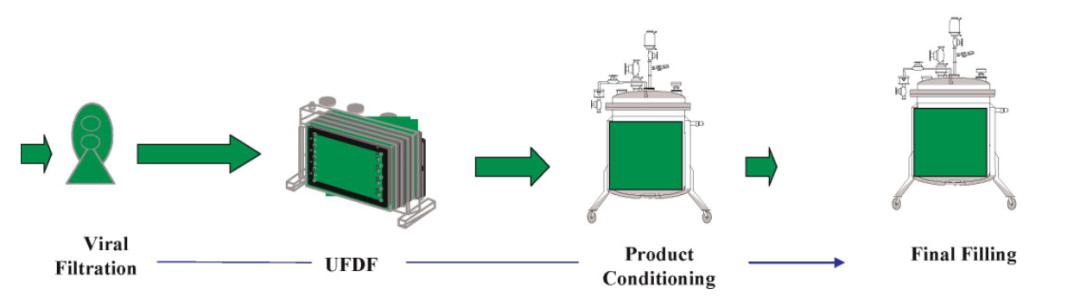

圖8 配制分裝環節（B+A級）

抗體藥物為非最終滅菌產品，生產過程中非常注重物理隔離和過程控制，以防止微生物污染，所以整個工藝需要對生產環境進行有效控制，保證生產環境潔凈無污染。該抗體公司生產區（圖10）有超過10組空調系統，所需滅菌房間數約100多間，面積多達1600㎡，需滅菌的空間體積共計超過4500m³，以下是兩種滅菌方式的設計方案（圖11和圖12）：

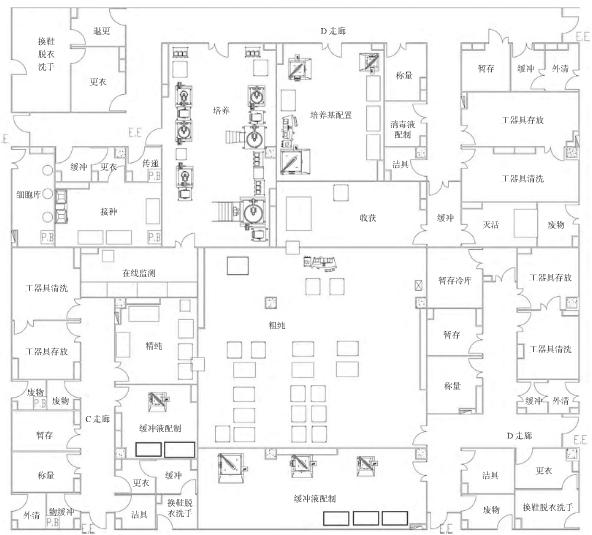

圖10 生產車間布局圖（局部）

根據不同的空調機組分別滅菌，需要分13次才能將所有生產區域完成滅菌。

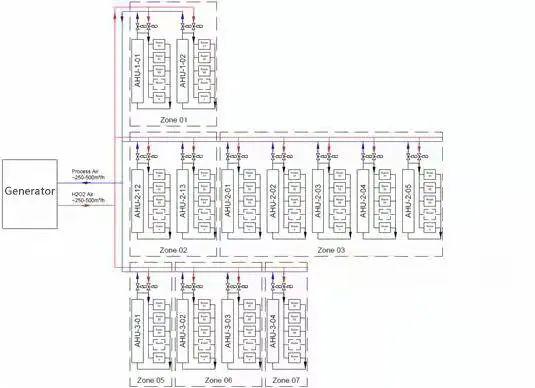

圖11集成式過氧化氫滅菌系統方案

2套過氧化氫發生系統和3套分布降解系統根據不同的拆分和組合方案，滅完所有6個區域所需的次數僅8次

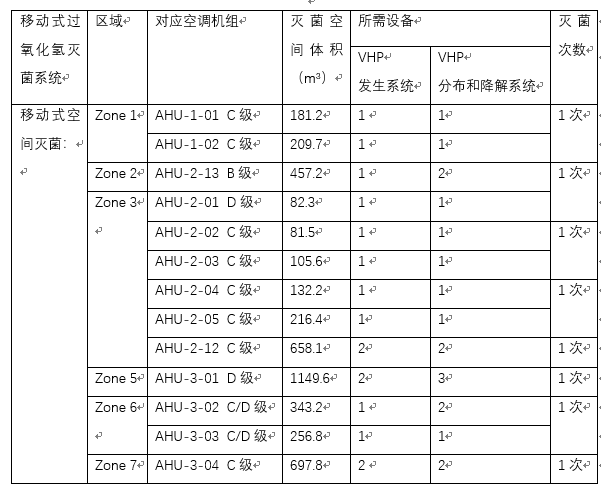

圖12 移動式過氧化氫滅菌系統方案

以上兩種不同滅菌方案的成本分析：

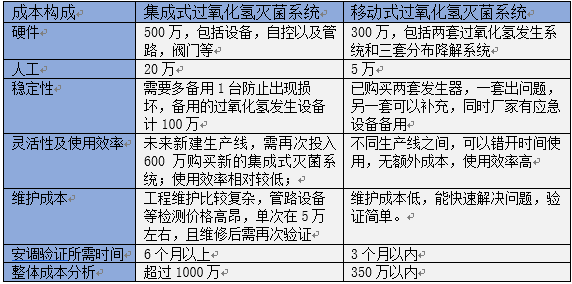

圖13. 成本分析

綜上，由上述方案我們可以看出：

一套集成式過氧化氫滅菌系統，需要根據不同機組分13次才能對整個生產車間進行全部滅菌；

而移動式過氧化氫滅菌系統，因其靈活的組合性，只須分8次就可以對整個生產車間區域進行全部滅菌，為客戶能大大節約時間成本，滿足其靈活的生產方式；同時，由于集成式管路設計及安裝調試復雜，成本上移動式滅菌系統更具價格優勢；

移動式過氧化氫滅菌系統可以用于不同生產線的滅菌，大大提高使用效率；

集成式滅菌系統需要在廠房設計階段就要介入，尤其是對于生產車間已經建好了的公司，移動式過氧化氫滅菌系統是其最好的選擇；

移動式過氧化氫滅菌由于其靈便性，可以滿足緊急滅菌需求，如梅雨季節洗衣房長霉菌等；

移動式過氧化氫滅菌可以靈活的適用于滅菌區域布局及功能性房間的變動和改造。

總之，隨著2010修訂版GMP的頒布和執行，干法移動式氣化過氧化氫滅菌系統已在GMP生物制品的廠房及無菌轉運過程中發揮重要作用，廣泛應用于生物制品制藥行業各個領域，它將開創中國空間滅菌的新市場，在今后幾年內，一定會迅速成為制藥空間滅菌設備市場的主流產品和選擇趨勢。
